匠心塑造標美 品質詮釋感恩
20年專注：交通標線 · 地坪處理 · 運動場地
咨詢熱線：400-852-8070
咨詢熱線：400-852-8070
2022-08-30 11:30:08
作者：美恩標線
瀏覽次數：8451

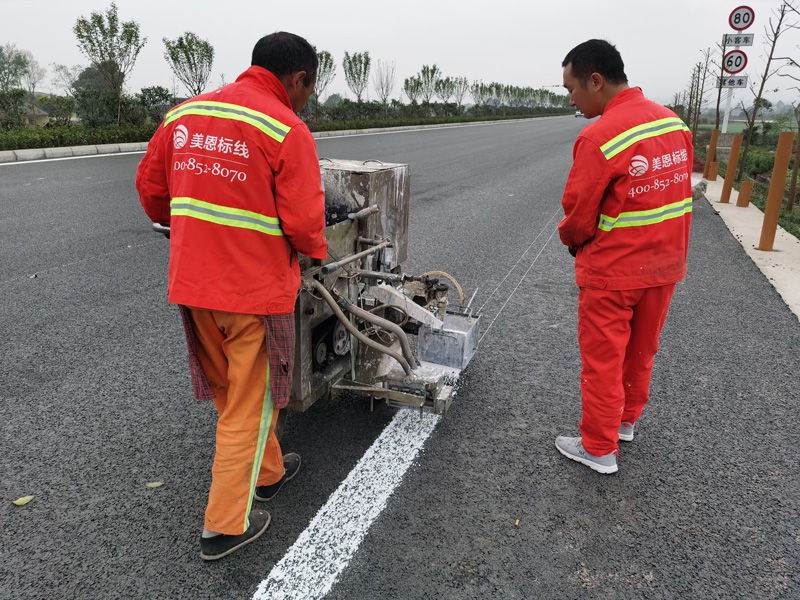

道路交通標線是路面上不可缺少的重要交通設施，其作用可以引導車輛和人流的分流和行駛，所以道路交通標線又有無聲警察之稱，目前，道路交通標線類型多種，有熱熔標線、雙組份標線、常溫標線等，不同類型的道路交通標線，施工方式也不同，例如：熱熔標線可以進行刮涂施工，雙組份標線可以進行甩涂、噴涂、刮涂三種方式施工，常溫標線可以進行噴涂施工等，今天，四川美恩小編詳細為大家解析一下，甩涂型雙組份標線如何施工？
雙組份標線涂料的主要成份包括樹脂、顏料和填料等，一般，雙組份標線涂料分為A、B兩個組份,雙組份標線施工前，需要將B組份涂料加入固化劑并充分攪拌均勻，然后再將A、B兩個組份定量放入雙組份標線機的料斗中，進行第二次充分攪拌均勻后，進行雙組份標線甩涂施工，施工時，雙組份標線機將雙組份標線甩涂至路面，形成不規則網狀點狀標線即可，一般雙組份標線甩涂突出高度為5-6mm。
以上就是雙組份標線施工的方式方法，日常施工中，美恩標線小編建議選擇有豐富經驗的標線施工團隊，進行施工，標線施工質量有保障。
專家解密：熱熔標線到底能用多長時間？
公路交通標線有常溫標線、熱熔標線、雙組份標線、震蕩標線、水性標線，目前使用最多的是熱熔標線。那么熱熔標線的使用時間一般有多長呢？美恩標線小編采訪業內專家后從兩方面給大家進行解讀。 熱熔標線施工 第一，熱熔標線涂料究竟具有什么特性？ 熱熔標線涂料主要由C5（碳5，又名“間戊二烯”）石油樹脂、填充料、助劑經過物理攪拌而成。其主要成份C5樹脂是熱塑性樹脂，軟化點在105度左右，常溫冷卻后變為固態，冷卻速度快，所以熱熔標線開放交通時間短（通常在15分鐘以內）。熱熔標線涂料用的C5石油樹脂是單組份樹脂，交聯強度不高，耐磨性一般。國標16311-2009規定熱熔標線厚度0.7-2.5mm，常用厚度1.8mm左右。其厚度是0.2mm厚常溫標線的9倍，感觀上熱熔標線比常溫標線更耐磨，使用年限更長。 熱熔標線老化 第二，熱熔標線使用壽命究竟有多長？ 一般來說，在車流量不大的公路，熱熔標線正常使用年限約1-2年。在車流量大的國省道等，熱熔標線正常使用時間不超過1年，特別是城區道路路口的人行橫道線等拐彎和剎車磨損嚴重的地方，使用時間約3-6個月。因此，目前城區道路的人行橫道線等易磨損熱熔標線設計厚度通常在2.5-3mm。另外，目前熱熔標線涂料使用的C5樹脂都未加氫，抗自然老化能力一般，即使沒有任何磨損的道路邊緣熱熔標線經過3年以上自然風化，也會出現粉化、剝落等自然老化現象。
道路交通標線之熱熔標線施工出現針孔問題怎么辦？
在道路交通標線施工中，熱熔標線施工出現針孔問題怎么辦，是什么原因導致出現針孔問題，又應該如何解決呢，下面，美恩標線小編詳細給大家解析一下：一、以下原因可能導致熱熔標線出現針孔問題：1、路面不潔凈：路面不潔凈，熱熔標線涂料施工過程中可能會被灰塵或雜質污染，導致標線表面出現針孔問題。2、路面潮濕：在路面潮濕的情況下，熱熔標線涂料可能無法充分附著在路面上，從而形成針孔問題。3、熱熔標線涂料質量問題：熱熔標線涂料質量也是導致針孔問題的原因之一，在熱熔標線施工過程中出現雜質或氣泡等問題，從而形成針孔。4、施工操作不當：熱熔標線施工操作不當也可能導致針孔問題的產生。例如，如果施工人員在施工過程中沒有掌握好涂料的加熱溫度和施工厚度等參數，可能會導致涂料的流動性不足或者附著力不強，從而形成針孔。5、交通壓力：在熱熔標線施工完成后，如果交通壓力過大或者車輛行駛速度過快，可能會導致涂料的表面受到磨損或破壞，從而形成針孔。
選擇道路標線材料需要考慮哪些因素？
1、道路標線所在區域。比如，對于寒冷地區，需重點考慮標線的低溫抗裂性；對于多雨地區，需重點考慮標線的雨夜反光性能。 2、道路標線施工季節。不同施工季節對于溫度、濕度等選擇材料有差異。 3、道路標線路面情況。路面情況的好壞對于材料要求也不同。 4、道路標線設計文件要求。道路標線材料的質量應符合現行《路面標線涂料》（JT/T280）、《路面標線用玻璃珠》（GB/T 24722）、《路面防滑涂料》（JT/T 712）、《突起路標》（GB/T 24725）、《道路預成形標線帶》（GB/T 24717）等的規定。
